Rafmagnsskápur fyrir vélmenni til að meðhöndla þunga farm

Rafmagnsskápur fyrir vélmenni til að meðhöndla þunga farm

Upplýsingar
CRP-G15A er háþróaður greindur stjórnskápur fyrir iðnaðarvélmenni. Hann er með nýstárlegri varmaleiðni og öryggishönnun, sérstaklega hönnuð fyrir þungar suðuvélmenni, vélmenni sem meðhöndla mikið álag og vélmenni með mikilli nákvæmni. Sem áreiðanlegur rafmagnsskápur fyrir vélmenni til að meðhöndla þungt farm, notar hann líkamlega einangruð afl- og stjórnherbergi til að tryggja langtíma, stöðugan rekstur í erfiðu iðnaðarumhverfi eins og háum hita og miklu ryki.
Flokkur
Rafmagnsskápur
Share to
Hringdu í okkur
Lýsing
Tæknilegar þættir

Vörulýsing



Control Foundation fyrir Heavy Payload Robot Integration

Vélmennakerfi með þungan farm gera meiri kröfur um rafsamhæfingu þar sem hreyfingar vélmenna, jaðarbúnaður og merki framleiðslulínu verða nánar tengd. CRP-G15A veitir sérstakan stjórnunargrunn til að samþætta þessa þætti í sameinað vélmennakerfi, sem gerir það hentugt fyrir sjálfvirkniverkefni þar sem samræmd rekstur og áreiðanleg kerfissamþætting eru nauðsynleg.





Kostir CRP Heavy Payload Handling Robot Electric Cabinet



Skápurinn er hannaður fyrir krefjandi iðnaðarvélmennastýringarforrit.

Aðskilin kæling fyrir hita- og mengunareftirlit

Rafmagns- og stjórnhólf eru líkamlega einangruð, með sjálfstæðum loftrásum sem beina hita frá háhitahlutum. Þetta skipulag hjálpar til við að takmarka hitaflutning á sama tíma og það dregur úr hættu á að ryk og olía berist viðkvæma stjórnhluta.

Sjálfstætt öryggiskerfi fyrir áreiðanleg neyðarstöðvun

Óháð öryggisneyðarstöðvunarborð með þvinguðum liðamótum styður ytri tvírása neyðarstöðvunaraðgerðir. Þessi aðskildi öryggisarkitektúr hjálpar til við að veita áreiðanlega stöðvunarviðbrögð þegar neyðarmerki er gefið af stað, sem styður við öruggari rekstur vélmenna.

Fjarstýring með orkunýtinni stjórn

Ytri sjálfvirka virkjunaraðgerðin gerir fjarræsingu með einum hnappi kleift án þess að þurfa rekstraraðila að nálgast vélmennið beint. Orkunýtingarstillingin dregur einnig úr orkunotkun í biðstöðu, styður við öruggari notkun og minni orkunotkun í lausagangi.

Beint þriggja fasa afl með truflunarvörn

Skápurinn tekur beint við þriggja fasa 380V iðnaðarafli, útilokar þörfina fyrir ytri spenni og dregur úr viðbótarkröfum um orkubreytingar. Innbyggð þriggja fasa sía hjálpar til við að bæla niður samhljóða og rafsegultruflanir og styðja við stöðuga notkun innri rafhluta.

Innbyggt rafmagnsafritun og bylgjuvörn

Innbyggður reactor hjálpar til við að bæla niður rafmagnstruflanir sem koma inn í skápinn, en UPS veitir varaafl fyrir mikilvægar stjórnunaraðgerðir við skyndilegar rafmagnstruflanir. Saman hjálpa þessir íhlutir að draga úr áhrifum óstöðugra aflskilyrða á vélmennastýringu og kerfisgögn.

Aðgengilegt viðhald með öryggislæsingu

Ytri USB tengi á hurð skápsins gerir kleift að flytja inn eða flytja út forrit án þess að opna skápinn, sem einfaldar venjubundið viðhald. Aðgangsstýringarlæsingin slekkur sjálfkrafa á rafmagni þegar hurð skápsins er ekki rétt lokuð, sem dregur úr viðhaldstengdri rafmagnsáhættu.





G15A skáp tæknivísitala



Fyrirmynd

CRP - G15A - CDH80B - CRA9

Mótmælandi

Kennsluhengi, neyðarstöðvunarhnappur, stillingarvalsrofi, öryggisrofi, lyklaborð + snertiskjár
C - netskjátæki, venjuleg 6m snúru
8 - tommu TFT - LCD
156 (breidd) X310 (hæð) X50 (þykkt) mm, 0,88 kg

Stærð þyngd

630 (breidd) x905 (hæð) X400 (þykkt) mm, um 112 kg

Hlífðarbygging

Stjórna framhliðinni IP54, hitaleiðni aftur vöruhúsi Ip20, einangrun að framan og aftan, skáphurð læsti ekki aðalaflinu

Kælingaraðferð

Loftblásturskæling

Umhverfisbreyta

Geymsluhitastig: - 25 - 55 gráður
Vinnuhitastig: 0 - 45 gráður
Hlutfallslegur raki: 20 - 85% RH (engin þétting)
Hæð: Minna en eða jafn 2000M
Tæring: ekkert ætandi gas, vökvi
Notkunarstaður: inni, loftræst, ekki loftþétt

Aflgjafaspenna

Þriggja fasa AC380V±10%,50/60HZ

Binda snúru

Raflínustaðallinn er 3m og samtengingarlínustaðallinn er 6m

Lending

Verður að vera verndandi jarðtenging (PE)

Kerfisstilling

Aðaltíðni: Aðaltíðni 1,6GHz, Minni: DDR4L 1333MHz 2GByte, Harður diskur: 8G EMMC, UPS: 3S
Stafræn I/O tengi: 24 vega NPN inntak /24 vega úttak, útgangsspenna 24V, úttak 8 vega gengi 3A straumur, 16 vega smári 200mA

Vélbúnaðarviðmót

4 - leið 0 - 10V hliðræn úttak, 12 - bita nákvæmni (stækkanlegt COM)
Merkjaviðmót 2 - leiðar kóðara, 5V aflgjafi fyrir kóðara
2 Gigabit Ethernet (1 Teach Pendant), 2 Gigabit Ethernet er hægt að stækka í samræmi við þarfir viðskiptavina
2 - leið RS485,2 - leið CAN2.0
Hurðarborð skáps 1 - leið USB2.0
3 tengi fyrir stöðvabox

Vélmenni öryggi

Neyðarstöð skáphurða, ytri neyðarstöðvun, árekstravarnir, servó STO

EMC prófunarstaðlar

IEC 61000 - 6 - 2:2016

Bókun

Modbus RTU, Modbus TCP, stækkanlegt Profinet, CC - Link

Rekstrarhamur

Kenna, fjölfalda, fjarlægja

Kennslukerfi

Hreyfing, rökfræði, ferli, aðgerð

Samræmt kerfi

Sameiginleg hnit, rétthyrnd hnit, notendahnit, verkfærahnit og heimshnit

Hugbúnaðaraðgerðapakki

Meðhöndlun/palletting/sjónræn/rakningar o.fl

Annað

Built - in PLC, power off regeneration, encoder interface (support synchronous belt), arc tracking

Fjöldi stjórnskafts

6 + 2 ás (venjuleg uppsetning 6 ás, ytri ás er valfrjáls), EtherCAT strætóframlenging

Stuðningur við verufræði líkan

Miðlungs og stór hleðsla röð





Skýringarmynd

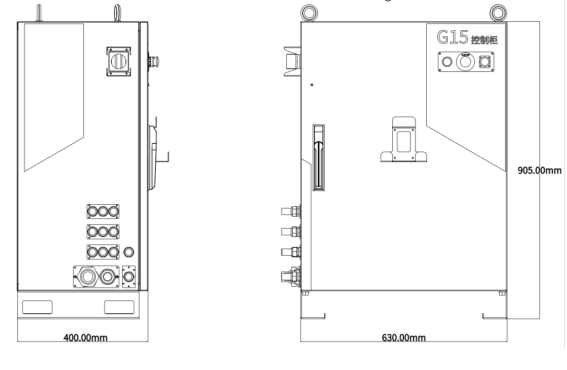

Málteikning skáps








Sérsníddu rafmagnsskáp fyrir vélmenni til að meðhöndla þunga burðargetu fyrir endurlífgun fyrir verkefnin þín



CRP getur stillt skápinn í samræmi við vélmennakerfið þitt, ytri búnað, viðmótskröfur og uppsetningarskilyrði.

Uppsetning skáps

Stilltu uppbyggingu skápsins og líkamlegt skipulag til að passa uppsetningarkröfur þínar.

• Mál skápa

• Uppsetningarfyrirkomulag

• Lengd snúru

• Fyrirkomulag kapalinnganga

Rafmagnsstilling

Aðlagaðu rafmagnsuppsetninguna til að passa við kröfur stjórnkerfisins þíns.

• Kröfur um aflgjafa

• I/O stillingar

• Viðmótskröfur

• Stjórna hluti

Samþætting vélmenna

Stilltu lykiltengingar fyrir vélmennið og tilheyrandi suðubúnað.

• Stilling vélmennaáss

• Ytri ás stillingar

• Viðmót logsuðubúnaðar

• Öryggisviðmót

Auðkenning og skjöl

Undirbúa auðkenningu og skjölum skápa í samræmi við kröfur verkefnisins.

• Kapalauðkenni

• Merking flugstöðvar

• Viðskiptavinasértæk skjöl

• Vöruauðkenni

Byggðu sérsniðna rafmagnsskápinn þinn





Gæðastjórnun CRP rafmagnsskápa



CRP heldur stöðugum gæðastöðlum alla framleiðslu á rafmagnsskápum sínum.

  • Skoðun komandi íhluta- Athugar rafmagnsíhluti, stýribúnað, skauta, raflagnaefni og skápahluti í samræmi við tilgreindar gerðir, magn og gæðakröfur fyrir samsetningu.
  • Rafmagnseftirlit- Staðfestir uppsetningu íhluta, skipulag skáps, tengitengingar, jarðtengingu og raflögn í samræmi við rafmagnshönnun til að viðhalda samsetningu gæði.
  • Staðfesting raflagna og hringrásar- Athugar vírtengingar, auðkenningu skautanna, samfellu hringrásar og afldreifingu til að draga úr raflagnaskekkjum og tryggja áreiðanlega merkjasendingu.
  • Stjórnunar- og samskiptaprófun- Prófar I/O merki, umritaviðmót, samskiptaviðmót og studdar samskiptaaðgerðir til að sannreyna rétt samspil milli skápsins, vélmennisins og tengds búnaðar.
  • Öryggisvirkniprófun- Staðfestir neyðarstöðvunarrásir, servólokunaraðgerðir og aðrar stilltar öryggisaðgerðir til að staðfesta fyrirhugaða viðbrögð þeirra.
  • Kraft- og verndarprófun- Athugar aflgjafa, einangrun, síun og verndaraðgerðir til að sannreyna stöðuga rafvirkni undir tilgreindri kerfisuppsetningu.
  • Lokavirkniskoðun- Framkvæmir alhliða skoðun á skápstillingu, rafmagnsaðgerðum, viðmótum og útliti fyrir sendingu í samræmi við pöntunarkröfur viðskiptavinarins.

Þessir gæðaeftirlitsferlar ná yfir lykilþrep frá skoðun íhluta og samsetningu skápa til rafmagns- og virkniprófunar, sem styðja stöðuga frammistöðu og áreiðanlega samþættingu CRP rafmagnsskápa.

Final Quality Inspection
Loka gæðaskoðun





Af hverju að velja CRP sem framleiðanda rafmagnsskápa?



CRP sameinar vélmennastýringartækni, þróun rafmagnsskápa, framleiðslu kjarnahluta og kerfissamþættingu til að styðja við sjálfvirkni í iðnaði.



Sérfræðiþekking á stjórnkerfi innanhúss

CRP hefur þróað stýrikerfi fyrir vélmenni síðan 2007, með tæknilegri getu sem nær yfir stýringar, drif- og stjórnkerfi, greindar skynjun og aðra kjarnatækni. Þetta gerir CRP kleift að þróa rafmagnsskápa í kringum raunverulegar stjórnunarkröfur iðnaðar vélmennakerfa.



Samþætt þróun vélmenna og skápa

CRP þróar iðnaðarvélmenni, stýringar, drif- og stýrikerfi og rafmagnsskápa innan sama tæknikerfis. Þetta hjálpar til við að samræma skápstillingar, stjórnunaraðgerðir, samskiptaviðmót og vélmennarekstur meðan á kerfisþróun stendur.



Framleiðslugeta kjarna íhluta

Meira en 35.000 m² iðnaðar vélmenni undirstaða CRP nær yfir rannsóknir og þróun og framleiðslu á iðnaðarvélmennum, stýribúnaði, drif- og stýrikerfum og öðrum kjarnahlutum. Þetta veitir meiri stjórn á samhæfni milli rafmagnsskápsins og helstu stýrihluta vélmenna.



Stýrð rafsamsetning og prófun

CRP heldur utan um samþættingu rafmagnsíhluta, samsetningu skápa, raflögn og virkniprófanir innan framleiðslukerfisins. Rafmagnsskápar eru skoðaðir fyrir afhendingu til að sannreyna rafmagnstengingar og nauðsynlegar stjórnunaraðgerðir.



Víðtæk reynsla af sjálfvirkniforritum

CRP hefur þjónað meira en 500 viðskiptavinum um allan heim, með iðnaðar sjálfvirknilausnum sínum sem beitt er við meðhöndlun, suðu, bretti, úða, fægja og mala. Þessi umsóknareynsla styður rafskápastillingar aðlagaðar að mismunandi vélmennakerfum og framleiðslukröfum.





Alhliða þjónustuaðstoð fyrir rafmagnsskápaverkefnin þín



CRP veitir tæknilega aðstoð í gegnum samþættingu skápa, gangsetningu, rekstur og þjónustu eftir sölu.

Stuðningur við rafmagnssamþættingu

CRP aðstoðar viðskiptavini við tæknilegar kröfur sem felast í því að samþætta rafmagnsskápinn í vélmennakerfi þeirra.

Samþættingarstuðningur felur í sér:

• Leiðbeiningar um raftengingar

• Leiðbeiningar um uppsetningu skápa

• Stuðningur við gangsetningu kerfis

• Tæknileg bilanaleit

• Umsóknartengd tækniaðstoð



Tækniþjálfun

CRP veitir tækniþjálfun til að hjálpa viðskiptavinum að stjórna og viðhalda rafstýringarkerfum vélmenna sinna.

Þjálfun felur í sér:

• Rekstur rafmagnsskápa

• Þjálfun stýrikerfis vélmenna

• Forritunarþjálfun

• Viðhaldsþjálfun

• Stuðningur við þjálfun á staðnum



Langtíma eftirsöluþjónusta

CRP veitir áframhaldandi tæknilega aðstoð eftir að rafmagnsskápurinn hefur verið afhentur og samþættur í framleiðslukerfið.

Stuðningur eftir sölu felur í sér:

• Tæknileg bilanaleit

• Viðgerðarstuðningur

• Varahlutastuðningur

• Leiðbeiningar um viðhald vöru

• Langtíma tækniaðstoð



Ræddu verkefnið þitt





Algengar spurningar



Sp.: Hvernig bætir skipting hönnunin áreiðanleika CRP-G15A?

A: Skipta hönnunin einangrar háhitamyndandi aflgjafahluta frá nákvæmnisstýringareiningunni. Óháð loftstreymi kemur í veg fyrir krossmengun hita og einangrar ryk og olíumengun líkamlega, sem tryggir langtíma stöðugan rekstur í erfiðu umhverfi eins og suðu.

Sp.: Hverjir eru kostir tvírásar neyðarstöðvunarkerfisins?

A: Tvöfalda vélbúnaðarrásahönnunin tryggir neyðarstöðvun jafnvel þótt ein hringrás bili. Innflutt þvinguð tenging tryggir líkamlegan aðskilnað tengiliða, uppfyllir að fullu öryggiskröfur SIL2/PLe.

Sp.: Þarf þriggja fasa 380V beindrifinn aflgjafi aukaspenni?

A: Enginn ytri spenni er nauðsynlegur. Stjórnskápurinn er með samþættri orkuvinnslueiningu, sem gerir beina tengingu við þriggja fasa 380V rafmagnsnetið, sem dregur úr búnaðarkostnaði og uppsetningu flókins.

Sp.: Hvaða vélmenni henta fyrir 220 kg hleðslugetu?

A: Það getur keyrt stór sex-ása suðuvélmenni (td með 1,6 m umfang eða meira), vélmenni til að meðhöndla þungar efni og mikið álagssamvinnuvélmenni, sem uppfyllir kröfur um aðstæður eins og suðu á undirvagni bíla og meðhöndlun þungra burðarhluta.

Sp.: Hvernig verndar UPS-stöðin afoxunarbúnað vélmennisins?

A: Ef skyndilegt rafmagnsleysi verður, veitir UPS-kerfið afl til að styðja kerfið við að klára núverandi hreyfingarlotu og koma því aftur í örugga stöðu, sem kemur í veg fyrir andstæða högg og vélræna skemmdir á aflgjafanum af völdum skyndilegs rafmagnsleysis.

Sp.: Hefur aðgangsstýringarskynjunaraðgerðin áhrif á viðhaldsaðgerðir?

A: Þessi aðgerð kemur aðeins í veg fyrir að rafmagn sé sett á þegar hurðin á skápnum er opin. Meðan á viðhaldi stendur er hægt að nota sérstakan framhjáhlaupsrofa til að hnekkja tímabundið læsingunni og tryggja öryggi án þess að trufla eðlilegt viðhald.
