Welding Laser Arm Industrial Robot 6 Axis

Welding Laser Arm Industrial Robot 6 Axis

Upplýsingar
Hámarksburðarhleðsla: 20 kg
Hámarksfjarlægð: 1821mm
Frelsisstig: 6ás
Flokkur
Lasersuðu vélmenni
Share to
Hringdu í okkur
Lýsing
Tæknilegar þættir

Vöruyfirlit



CRP-RA18-20-J, hannað fyrir leysivinnsluforrit, sameinar fjölása hreyfingu með sérstökum leysisuðuferlisstýringum, þar á meðal leysiraflsstillingu, vírstraumsstýringu og vírlímistýringu.

Gólf-, hvolf- og hliðarfestingarmöguleikar styðja mismunandi vinnustöðvarskipulag. Tveir ytri ásar eru fáanlegir sem valkostur fyrir forrit sem krefjast frekari hreyfingar.







Helstu eiginleikar

Sérstök stjórn á leysisuðuferli

Laser suðu hugbúnaðarpakkinn styður stillanlegt leysirafl, mjúkt ræsingu og stöðvun, losun fyrir leysir og aflhrun. Þessar stýringar gera kleift að stjórna lykilstigum suðuferlisins í gegnum vélmennakerfið.

Servo eða Stepper vírfóðrun samhæfni

Kerfið styður víramótora sem knúnir eru annaðhvort af servó- eða stigmótorum. Forvíraútdráttur, áfylling á vír og greiningu á vírlímingu veita viðbótarstýringaraðgerðir fyrir vírsuðuforrit.

Sex-ása hreyfing fyrir multi-horn vinnslu

Sex ása hreyfing gerir vélmenninu kleift að nálgast vinnustykki úr mismunandi áttum og styðja við forritaðar vinnsluleiðir fyrir leysisuðu, skurð og klæðningu. Valkostir fyrir gólf-, hvolf- og hliðarfestingar veita aukinn sveigjanleika þegar skipulag vinnustöðvarinnar er skipulagt.

Fyrirferðarlítill stjórnskápur með UPS stuðningi

G5A rafmagnsskápurinn er með þéttri hönnun fyrir samþættingu við laserhýsil og notar einfasa 220 V inntak. Innbyggð UPS styður orkuendurheimt eftir truflun, mikilvægt atriði þegar skipulagt er rafmagnsuppsetningu vélmennakerfisins.







Laservinnsluforrit



  • Lasersuðu:Vélfærasuðu á viðeigandi málmíhlutum.
  • Laserskurður:Forritaðar skurðarleiðir í kringum vinnustykki.
  • Laser klæðning:Vélfærahreyfing fyrir laserklæðningaraðgerðir.

Hæfi vinnslu fer eftir vinnustykkinu, leysibúnaði og valinni vinnsluaðferð.







Tæknilegar breytur vélmenna líkama



Grunnforskriftir

Parameter

Forskrift

Fyrirmynd

CRP-RA18-20-J

Fjöldi hreyfiása

6

Lok hleðslu

20 kg

Rekstrarradíus

1821 mm

Endurtekningarnákvæmni

±0,05 mm

Líkamsþyngd

288 kg

Uppsetningaraðferð

Gólf, hvolft, hliðaruppsetning

IP einkunn

Yfirbygging: IP54; úlnliður: IP67

Líkamsviðmót

16 pinna; 2 × Φ8 mm



Axis Travel og hámarkshraði

Ás

Hámarks ferðalög

Hámarkshraði

J1

Gólf / öfug festing: −165 gráður til +165 gráður ; veggfesting: −30 gráður til +30 gráður

160 gráður /s

J2

−155 gráður til +105 gráður

160 gráður /s

J3

−90 gráður til +135 gráður

169 gráður /s

J4

−190 gráður til +190 gráður

301 gráðu /s

J5

−90 gráður til +110 gráður

342 gráður /s

J6

−210 gráður til +210 gráður

708 gráður /s



Leyfilegt tog og tregðu

Ás

Leyfilegt tog

Leyfilegt tregðu augnablik

J4

55 N·m

2,1 kg·m²

J5

55 N·m

2,1 kg·m²

J6

24 N·m

0,16 kg·m²



Uppsetningarumhverfi

Parameter

Forskrift

Umhverfishiti

0–45 gráður

Hlutfallslegur raki

20–80% RH, ekki þéttandi







Meðfylgjandi búnaður og valfrjálsir ásar



Innifalið í útgefnum pakka:

  • CRP-RA18-20-J vélmenni líkami
  • G5A rafmagnsskápur
  • Lóðrétt kennsluhengi, 6 m kapall
  • Tveir aðgerðaboxar, hver með 5 m snúru
  • Samtengingarstrengur milli vélmenna í skáp, 5 m
  • Suðuvírtromla og standur
  • Laser suðu hugbúnaðarpakki

Valfrjálst:Tveir ytri ásar.

Geislagjafinn, suðuhausinn, innréttingarnar og öryggishlífin eru ekki skráð í útgefnum pakka. Staðfestu endanlegt framboðsumfang þegar óskað er eftir tilboði.

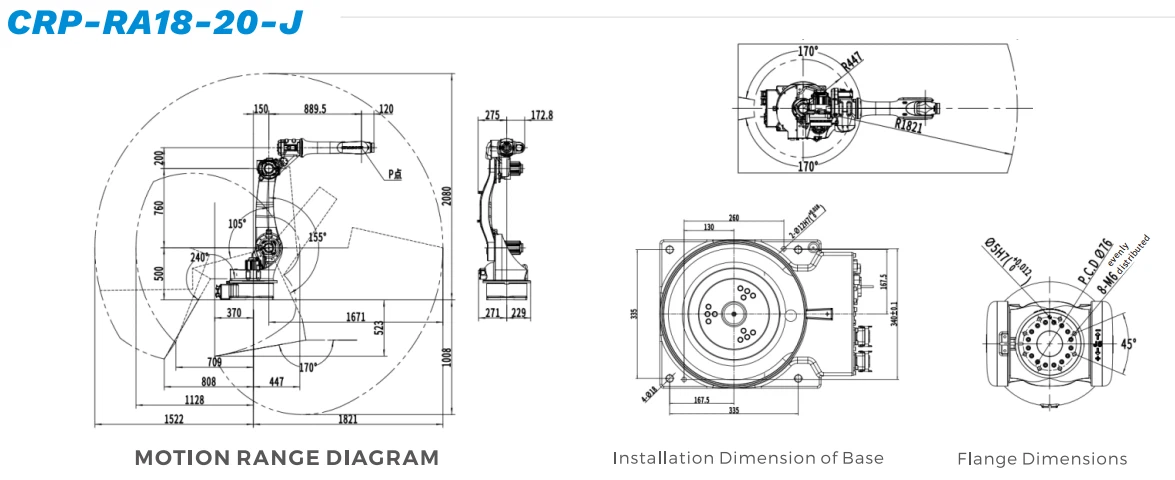

Uppsetningarviðmót










Sérsnið og umsóknarmat



CRP býður upp á OEM/ODM og sérsniðnar vélmennalausnir. Fyrir umsóknarmat, gefðu upp:

  • Upplýsingar um vinnustykki:Teikningar, mál, efni og þykkt.
  • Kröfur um ferli:Suðu-, skurðar- eða klæðningaraðferð; vinnsluleiðir; og þarfir fyrir vírfóðrun.
  • Skipulag vinnustöðvar:Uppsetningarstaða vélmenna, innréttingar, laus pláss og aðgangur að vinnustykki.
  • Upplýsingar um búnað:Lasergjafi, vinnsluhaus, vírveita og núverandi stýriviðmót.
  • Auka hreyfing:Hvort forritið krefst ytri ása.

CRP segir að líkamleg sýni séu ekki tiltæk fyrir sérsniðin vélmenni; Hægt er að útvega þrívíddarlíkön og hermimyndbönd til bráðabirgðamats. Staðfestu framboð fyrir tiltekið verkefni.







Ræddu leysisuðuverkefnið þitt

Deildu vinnustykkisteikningum þínum, vinnslukröfum og skipulagi vinnustöðvar með CRP til að ræða hæfi notkunar og umfang kerfisins.







Framleiðsla og gæðaeftirlit

Framleiðslugeta

  • Aðstaða:Meira en 30.000 m².
  • Birt árleg framleiðslugeta:30.000 vélmennasett.
  • Framleiðsluferli:Framleiðsla kjarnaíhluta, samsetning, vélmennaklæðning og prófun.
  • Starfsafl:Meira en 300 starfsmenn, með R&D starfsmenn sem eru yfir 40%.

Gæðaeftirlit

  • Komandi skoðun:Mál, hörku, efnissamsetning og útlitseftirlit.
  • Öldrunarpróf:Útgefnar aðferðir fela í sér öldrun með hámarkshleðslu allan sólarhringinn.
  • Árangursathuganir:Endurtaktu staðsetningarnákvæmni, rekstrarhávaða, óeðlileg hljóð og samhæfni við rafmagnsskápa.
  • Kvörðun vélmenna:Útgefið 50 punkta kvörðunarferli fyrir vélmenni með hleðslu undir 50 kg.
  • Stuðningsgögn:CRP birtir upplýsingar um CE vottun fyrir viðeigandi seríur og SGS gæðaprófunarskýrslur.





Stuðningur við afhendingu og eftir sölu



  • Lágmarks pöntunarmagn:Sérstillingarsíða CRP sýnir eitt sett fyrir sérsniðin vélmenni. Staðfestu gildandi skilmála fyrir þetta líkan.
  • Leiðslutími:Staðfestu framleiðslu- og sendingaráætlun í tilvitnuninni.
  • Ábyrgð:CRP gefur út tveggja ára ábyrgðarstefnu; umfjöllun er háð gildandi skilmálum.
  • Tæknileg aðstoð:Þjónustan felur í sér tækniaðstoð, þjálfun og viðhald.
  • Langtíma stuðningur:CRP segir að viðgerðarstuðningur megi halda áfram í allt að fimm ár eftir að vara er hætt og varahlutaaðstoð í allt að tíu ár, með fyrirvara um birta stefnu þess.







Algengar spurningar



Sp.: Er leysigjafinn innifalinn?

A: Útgefna pakkinn inniheldur vélmenni, G5A rafmagnsskáp, kennsluhengi, aðgerðakassa, samtengisnúru, suðuvírtrommu og stand og hugbúnaðarpakka fyrir leysisuðu. Lasergjafinn og suðuhausinn eru ekki skráðir sem hlutir sem fylgja með.

Sp.: Hvernig ætti að meta 20 kg farmið?

A: Taktu með vinnsluhaus, festingar, snúrur og aðra endafesta íhluti þegar þú reiknar út heildarálagið sem vélmennið ber.

Sp.: Getur vélmennið notað servó eða stepper vírfóðrari?

A: Já. Birt vörulýsing tilgreinir stuðning við vírfóðrun knúin áfram af servó- eða skrefmótorum. Staðfestu samhæfni við valinn fóðrari og stjórnviðmót.

Sp.: Eru ytri ásar tiltækar?

A: Já. Tveir ytri ásar eru skráðir sem valkostur. Ræddu nauðsynlega hreyfingu og samþættingarsvið með CRP.

Sp.: Hvaða ábyrgð og langtímastuðningur er í boði?

A: CRP gefur út tveggja ára ábyrgð, viðgerðarstuðning í allt að fimm ár eftir að vara er hætt og varahlutaaðstoð í allt að tíu ár eftir að framleiðslu er hætt, með fyrirvara um gildandi reglur þess.
